概述

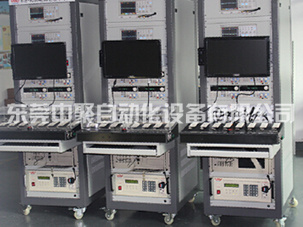

ATE-806E  充电器自动测试系统主要针对各种车充、旅充（iPhone/iPad充电器）产品之综合性能测试，系统采用硬体内嵌式框架结构，可根据客户产品测试要求提供众多变化的硬体选择，方便客户设备投入成本控制，系统兼容多种不同型号/厂家之硬件的可程控交流/直流电源供应器、电子负载、示波器、时序/杂序分析仪、功率分析仪、多用途数字表等。同时系统软体为Windows介面，开放式平台，使用者可依需求自行编辑测试步骤。测试治具采用 FOUR BY FOUR（即左右各四个测试工位）测试方式，一次最多可测试四个单组输出的产品，所有测试项目均采用并行测试方式，测试速度快，读数准确度高，系统也支持双USB输出的充电器产品测试，是充电器厂家生产线最佳综合性能自动测试系统。

系统特点：

● 针对充电器产品特性优化的标准测试项目，测试效能佳；

● 满足AC-DC/DC-DC产品测试，并具有充电器专用的D+/D-/DCR测试；

● 系统也支持双USB输出的充电器产品测试，用户权限设定；

● 采用 FOUR BY FOUR测试治具，左右切换，提升测试效率；

● 自动生成测试报表，支持多种测试硬体，以应客户成本需求；

● 开放式软体操作平台，自助式“堆积木”编辑方式，简单易学，符合生产线需求。

系统测试项目:

输出特性测试

● 直流输出电压

● 直流输出电流

● 直流输出功率

● 峰对峰值噪声

● 有效值噪声

● 效率测试/平均效率测试

● 在线电压/电流调整

● 过冲电压

输入端特性测试

● 涌浪电流测试

● 输入有效值电流

● 输入功率

● 输入功率因素

● 输入断电测试

● 输入电压缓升/降测试

稳定度测试

● 电压稳定度

● 负载稳定度

● 综合稳定度

● 动态负载稳定度

● 同步动态负载稳定度

● 电压波动度测试

时序以及瞬时特性测试

● 开机时序

● 上升时间

● 下降时间

● 关机时间

保护特性测试

● 短路测试

● OCP/OVP测试

● 过载保护

特殊测试

● D+/D-测试

● DCR测试

● 条码测试
